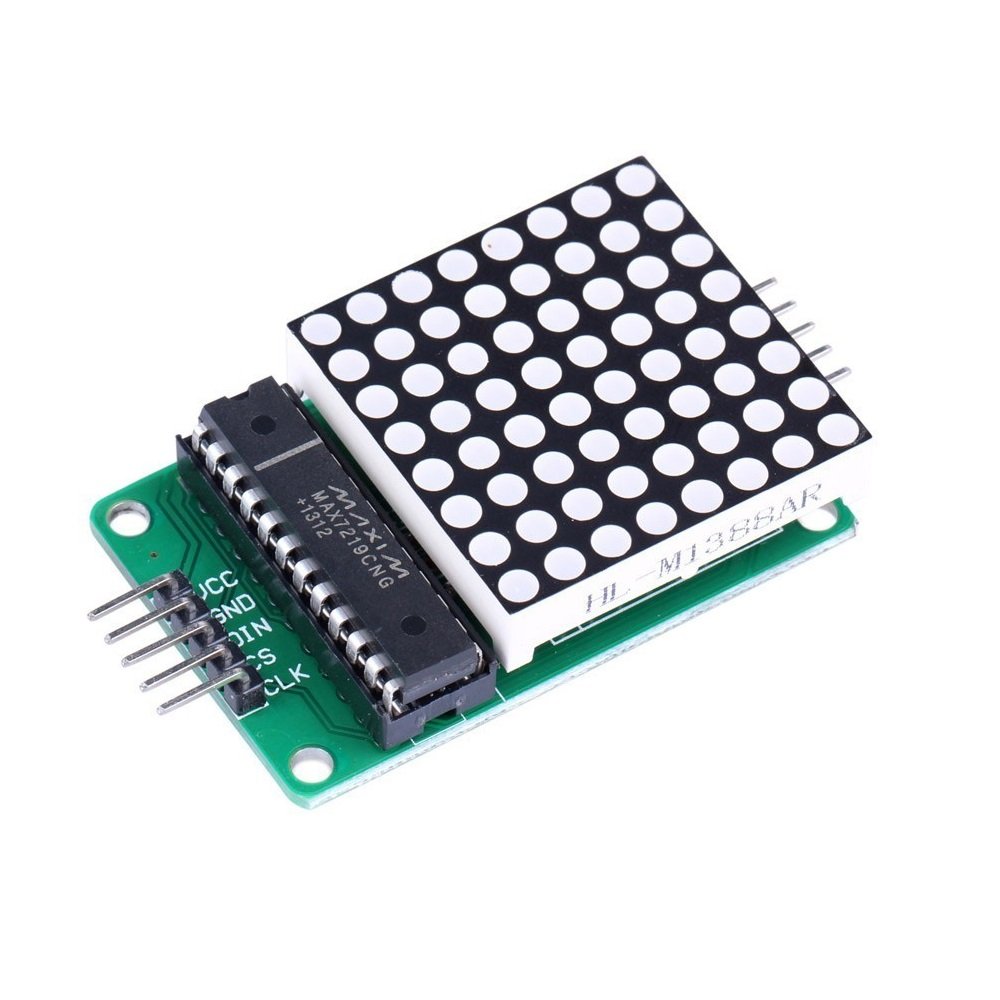

Módulo Matriz de LED 8×8
Descripción:
EL MAX7219 es un controlador integrado de display de LED cátodo común con entrada/salida serial, permite la conexión de un microprocesador con un display de 8 dígitos de 7 segmentos de LEDs, también puede ser conectado a un display de barras gráfico o 64 LEDs separados.
A través de una interface serial de 4 líneas puede conectarse a todos los microprocesadores de propósito general. El MAX7219 también permite al usuario seleccionar en cada dato si se decodifica o no. El dispositivo contiene un modo de bajo consumo de potencia de solo 150 uA, control de brillo digital y analógico, un registro de limite de escaneo permite al usuario desplegar de 1 a 8 bits de datos.
Solo se necesitan tres líneas para controlar una matriz de puntos, sin parpadeos y con conexión en cascada.
Lista de elementos:
1 Tarjeta PCB
1 Matriz de LED rojos cátodo común de 8 * 8
2 Header macho de 5 pines en ángulo 90°
1 Base dip de 24 pines para el CI 1
1 CI MAX7219
1 Capacitor electrolítico de 10uF
1 Capacitor cerámico de 0.1uF
1 Resistencia de 10K
2 Header hembra de 8 pines
