Descripción
24C02

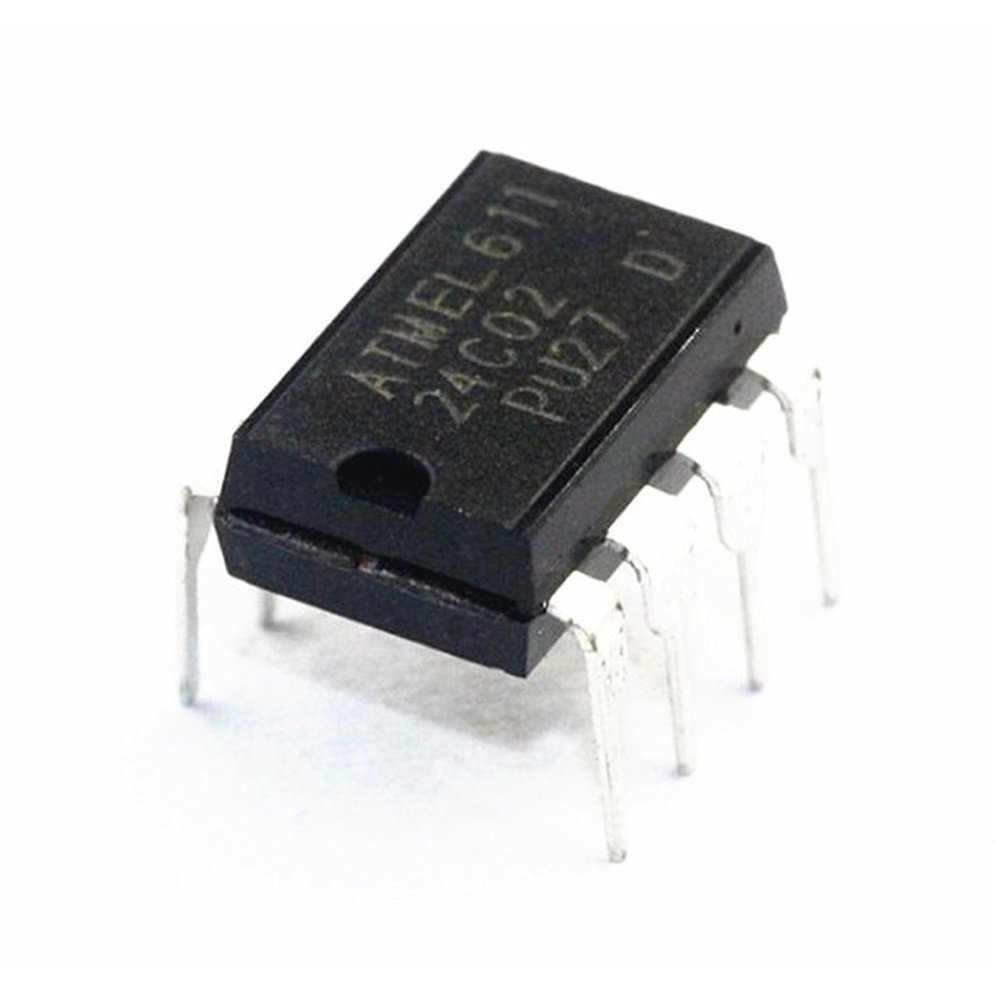

Circuito integrado 24C02. Memoria EEPROM serial.
La memoria EEPROM es un tipo de memoria ROM que puede ser programada, borrada y reprogramada eléctricamente, a diferencia de la EPROM que ha de borrarse mediante un aparato que emite rayos ultravioleta. Son memorias no volátiles.
Las celdas de memoria de una EEPROM están constituidas por un transistor MOS, que tiene una compuerta flotante (estructura SAMOS), su estado normal está cortado y la salida proporciona un 1 lógico. Aunque una EEPROM puede ser leída un número ilimitado de veces, sólo puede ser borrada y reprogramada entre 100.000 y un millón de veces.
Estos dispositivos suelen comunicarse mediante protocolos como I²C, SPI y Microwire. En otras ocasiones, se integra dentro de chips como microcontroladores y DSPs para lograr una mayor rapidez.
Especificaciones
- IC, EEPROM, 2Kbit, SERIE, 400KHZ, DIP-8
- Tamaño de la memoria: 2 Kbit
- Configuración de la memoria: 256 x 8
- Frecuencia de reloj: 400 kHz
- Rango de voltaje: 1.8 V a 5.5 V
- Encapsulado DIP
- 8 pines
