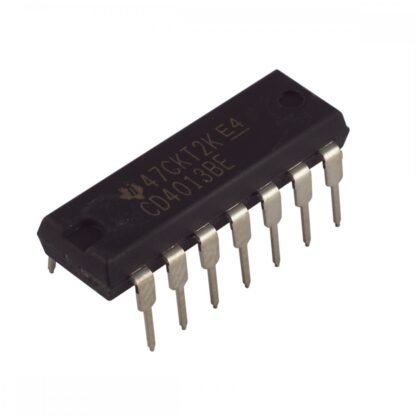

CD4013 Flip Flop Tipo D

El circuito integrado CD4013  contiene en su interior 2 Flip Flop del tipo D. Los cuales cuentan con dos salidas complementarias, es decir una de ellas es contraria con respecto a la otra.

Cada Flip Flop del CD4013 es “disparado” por una transición de bajo a alto en el terminal llamado reloj (clock).

Cuando esto ocurre, el estado en el terminal dato pasara a la salida, siempre y cuando los terminales Set y Reset se encuentren en estado bajo.

Especificaciones

• IC, D-TYPE FLIP FLOP, DUAL, DIP-14
• Tipo: CMOS
• Flip-Flop Tipo: D
• Retardo de propagación: 45 ns
• Frecuencia: 12 MHz
• Salida de corriente: 6.8 mA
• Tipo de disparo: Edge Positivo
• IC Tipo de salida: Differential / Complementaria
• Voltaje: 3 V a 15 V
• Antiestático: No tomar con los dedos, sólo pulsera antiestática

• Encapsulado DIP
• 14 pines
